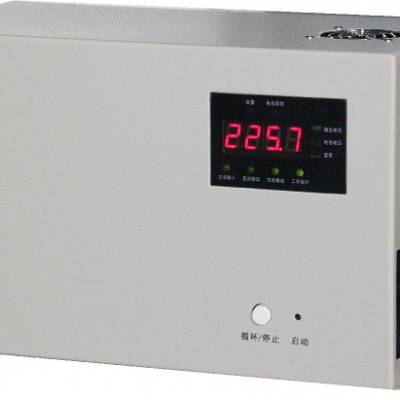

RD系列微型直流电源（UP5）装置是一种新型的直流电源设备，主要应用于小型开关站和用户末端，为二次控制线路（如微机保护等智能终端及指示灯、模拟指示器等）提供可靠的不间断工作电源，避免交流失电时导致微机保护失去保护作用，解决因操作过电压及谐波等因素使UPS失效从而导致微机保护失效的问题。同时还可为符合装置功率要求的一次开关设备（弹簧机构真空断路器、永磁机构真空断路器、电动负荷开关等）提供直流操作电源。

RD系列微型直流电源（UP5）装置具有市电输入和PT输入两种方式，输出方式从DC220V至DC24V各种规格，可以满足各种使用场合。装置输出功率可达1000W，可以满足不同负载的需求。

RD系列微型直流电源（UP5）装置体积小，安装接线方便，适合分散安装于各种型号的开关设备内。使之比一般直流屏系统更可靠，更经济（对小型用户终端更明显），又节省占地空间，降低线路损耗及安装工程量，且维护方便，为电力系统供电可靠性提供新的选择方案。

RD系列微型直流电源（UP5）装置采用高频电源技术，蓄电池采用自动充电管理模块进行维护，大大延长蓄电池的使用寿命，使得装置运行更加***。装置具备通讯、报警功能，可以方便地实现无人值守的远程自动化管理。

二、应用范围

RD系列微型直流电源（UP5）装置主要应用于各种型号的开关设备内，为主开关（断路器、负荷开关等）和二次保护装置提供可靠的直流操作电源。

四、技术参数

1、使用环境条件

工组环境温度： -10℃～+45℃；

月平均相对湿度：≤90%

日平均相对湿度：≤95%

海拔高度：不大于2000米。

工作环境条件：无导电微粒尘埃，无腐蚀金属和破坏绝缘的化学物质，使用地点应具有防御雨、雪、风、沙的设施，周围不允许充满水蒸气或有较严重的霉菌存在。

2、输入电源

交流输入电压：85～265VAC

频率：50Hz±10％

波形：正弦波，波形畸变<5%

功率要求：单台不小于150VA。

3、输出功率及功耗

（1）连续运行功率：

l 连续运行：≤200W。

可满足微机保护装置、指示灯、模拟指示器供电需要；由电池供电时，根据电池容量及负载参数可长达8～24小时。

l 短时运行功率：≤400W，20S。

可满足VS1、VD4、ZN21等大多数10KV系统弹操机构断路器，电动负荷开关储能供电需要。
