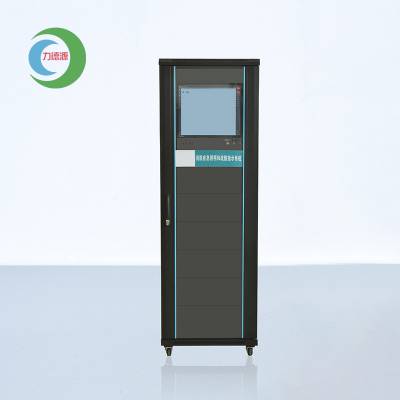

ZG-C-01A

型号：ZG-C-01A

品牌：中贵

类别：应急照明控制器

型号ZG-C-01A产品尺寸L600"W600*H1800mm工作电压AC220V（176V-240V）50Hz液晶显示器15*，分辨率1280×1024通讯接口以太网，10/100Mbit/s网络端口1个USB端口USB2.0端口4个串行端口RS232/RS485COM端口5个备用电源应

型号

ZG-C-01A

产品尺寸

L600"W600*H1800mm

工作电压

AC220V（176V-240V）50Hz

液晶显示器

15*，分辨率1280×1024

通讯接口

以太网，10/100Mbit/s网络端口1个

USB端口

USB2.0端口4个

串行端口

RS232/RS485COM端口5个

备用电源

应急时间=90分钟，主备电切换时间=0.1S电池类型|网控密封式铅酸着电池

电池容量

1节、12V/17Ah

应急时间

≥180min

主电功耗

100W

防护等级

IP30

数据存储容量

≥100000条

功能

卖时监控、实时检测，动态导向，玩程维护

安装方式

落地

◆系统功能：智能系统由中央通讯模块、中继通讯模块、带有地址编码的终端疏散灯具，及自带与火灾自动报警系统连接的标准串行通讯端口组成。系统具备监视终端设备及系统本身的工作状态，接收火灾自动报警系统的火灾报警位置信号，根据疏散通道情况，自动生成疏散路线。驱动标志灯动态指示安全出口方向等工作，标志灯是系统的疏散指示执行机构，平时处于巡检状态，火灾时，接收到消防应急灯具控制器的动作命令后，其发光指示箭头开始按顺序向安全出口方向依次闪烁移动，完成导向光流引导的功能。 ①智能系统采用随机逻辑判断式诱导疏散,避免了由预定人工控制方案，造成选择疏散方式的局限性。 ②主机柜采用UPS在线式不间断电源供电方式，抗干扰性强。主机通讯端口可以和任何具有标准串行通讯端口的火灾自动报警系统进行方便连接，以采集火灾报警的实际位置信息。 ③显示、触摸屏，配置17#标准液晶显示屏。可显示楼宇真实各层平面、以及各灯具的物理位置和工作状态，支持全景和局部图形缩放。视图直观、视野宽扩、操作界面人性化。 ④中继通讯模块采用光电隔离耦合器，具有防雷击浪涌的保护，和交直流高压隔离性能，宽温宽湿度使用环境。经过中继通讯模块，可以实现各回路通信网络分支隔离控制、扩展通信距离、或扩展灯具设备数量、增强抗干扰性。 ⑤在每个终端疏散灯具中，均嵌有单片机智能控制，时刻保持与主机通信信号联系。 ⑥系统终端疏散灯具可自带电源，此时不需使用EPS。灯具中采用蓄电池，放电时间大于90min。 ⑦主机通过系统软件对各终端疏散灯具（或通过中继通讯模块）实时巡回检测。对故障点，以声光形式报警，显示其灯具地址编码，故障类型及时间。自动打印故障信息，以供备案如通信线路故障、应急灯具故障、电源故障、电池故障，正常状态时，显示如图5所示。当与灯具连接的通信线路有故障时，可看到黑色圈内双向指示灯被标记上两条深灰色横线（如图6所示）；当应急灯具本身故障时，可看到黑色圈内疏散指示标志箭头变暗，并被标记上深黑色圆圈（如图7所示）；当应急灯具内，电源故障时，可看到黑色圈内疏散指示灯被标记上黑色圆圈（如图8所示）。 ⑧主机通过系统软件，控制系统内灯具标志的方向、工作状态。显示灯具在火灾发生时，执行系统指 令的状态。⑨烟、温感火灾探测器，消防火灾报警主机是智能系统进行联动的外部设备，是火警信息的来源。智能系统通过自带的RS485通信接口，与消防火灾报警主机方便地联接。智能系统控制主机主要由中心接入器、工控机、逆变器、主机应急电源、液晶显示器、打印机、消防联动节点转换器组成（见图9）。主机由交互式操作软件支持，负责分析底层设备（各灯具）的工作、故障状态信息，接收来自消防报警系统的火警联动信息。对火警信息进行分析、决策，对消防灯具发送各种指令。

◆系统总线形式： ①系统采用工业计算机，每个应急灯具内，均含单片机智能控制芯片，由RS485工业总线实现系统的一点对多点通信。 ②总线系统内可挂接本系统各类型灯具，实现不同功能的分类控制。实现灯具指示方向控制，与灯具巡检功能。 ③每段总线最远传输距离可达1．2km，每路最多驱动应急灯具终端数量可达300只。 ④系统总线通信速率：500kbps（传输距离小于300m）；当通信速率200kbps传输距离小于1km）。 ⑤可经过采用中继通讯模块，应用于需要连接应急灯具终端数量大于300只，或传输距离大于1．2km的工程现场。 ⑥总线系统（见图10）可根据建筑物形体与灯具布置，采用灵活、简捷的组网结构，布线成本低。
